AUTO CONSTRUCTION D'UNE MODESTE PISCINE EN FRANCHE COMTE

TERRASSEMENT

Mise en oeuvre d'un kit piscine en panneau Aluzinc 3,5x6,5 avec fosse à plonger 1,15/1,80m, escalier roman 2,20m blanc, liner bleu marbre. Terrasse bois en macaranduba. Un échangeur solaire sur circuit préchauffage.

Avant toute chose faire une déclaration de travaux en mairie. Début des travaux Mai 2008.

Piscine avec fosse a plonger de 3,5*6,5m pour le traçage de l'èxcavation rajouter 75cm tout autour pour le montage des jambes de force donc 5x8m + local technique et escalier roman soit 55m3.

Le point ZERO dans mon cas est le bord supérieur des panneaux et se situe a 10cm en dessous du balcon. Prévoir 12cm environ pour l'épaisseur du radier je creuse une tranchée qui rejoint la maison et me servira de puisard.

RADIER

Mise en place des règles a joint PVC hauteur 8cm suivant plan de terrassement. Respect des cotes et niveaux, èpaisseur de la dalle 10 à 12cm.Pose des règles sur petit tas de mortier

Pour faciliter le travail il est important que l'excavation soit faite par une personne qui a l'habitude de creuser des fosses a plonger pour éviter de piocher longuement.

Mi Mai Livraison 6m3 de bèton 300Kg/m3 + Fibre de verre + Retardateur par tapis roulant mis en oeuvre directement sur le sol argileux. Donner une légère pente a la partie du radier qui est extérieure au bassin pour permettre aux eaux d'infiltration de rejoindre le tuyau drain placé sur le pourtour de la dalle.

Tirage de la dalle toute la matinée et talochage l'après midi. Je remercie "MANOU" pour son savoir faire et sa résistance car il m'a rendu un radier avec un FINI qui ne necessitera pas de ragréage pour la pose du liner.

STRUCTURE

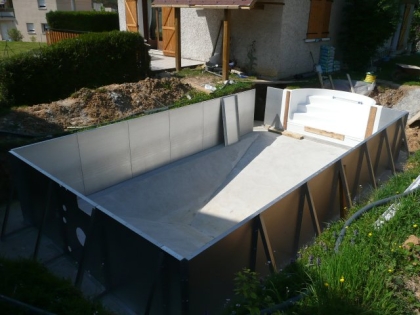

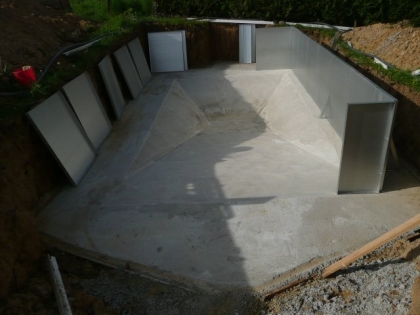

Tracer la dimension intérieure de la piscine sur le radier a l'aide du cordex, vérifier longueurs, largeurs, diagonales. Monter les panneauxet et les jambes de force avec les vis, ecrous, rondelles ainsi que les goujons d'ancrage. Positionner l'escalier en veillant a l'horizontabilité de la partie supérieure et le fixer latéralement àux panneaux. Couler du bèton sous la première marche, construire 3 murs d'agglos perpendiculaires aux marches ne pas laisser d'espace entre la marche et l'agglo. Remblayer entièrement le dessous de l'escalier.

Contruction du local technique 1050 par 1000 en agglos ep 150. Pose du profil HUNG d'accrochage liner. poser les profils alu a chaque angle de la piscine a 45°, poser le profil PVC sur toutes les parties droites en l'alignant avec la face intérieure du panneau avec des rivets tête large et une pince appropriée.

Faire des joints silicone entre panneaux, entre le bas des panneaux et le radier et entre le haut des panneaux et les profils HUNG. Application d'une couche homogène de goudron sur toutes les surfaces métalliques extérieures de la piscine(panneaux,jambes de force et visserie)sauf sur le panneau filtrant en inox.

Mise en place d'un isolant en polystyrène épaisseur 40mm sur la face extérieure des panneaux.Mise a la terre de la structure métallique a un piquet de terre indépendant de la terre EDF.

DRAINAGE

Poser un drain de 80mm de diametre sur toute la périphérie du radier en le faisant passer dans le local technique. j'ai connecté les extrémités au drainage de la maison qui se trouve au niveau des semelles des fondations. Pose d'un lit de cailloux de 15cm en réalité gravier 11/22 roulé lavé 2 tonnes pour 40€ recouvrant le tuyau de drainage. Recouvrir les cailloux par un feutre géotextile.

Mise en place de 2 tuyaux PVC souple diam 50mm entouré d'un isolant flexible ep 13mm et enfilés dans un tuyeau PVC rigide dia 120mm qui vont des buses d'aspiration et refoulement(local technique)au sous sol de la maison a un échangeur thermique solaire multitubulaire. Mise en place gaine électrique dia 50mm avec 5 fils cu 2,5 carré pour local technique + tuyaux PER avec gaine pour eau chaude et froide ainsi qu'un tuyau d'évacuation vers la douche qui se trouve à l'avant de la piscine.

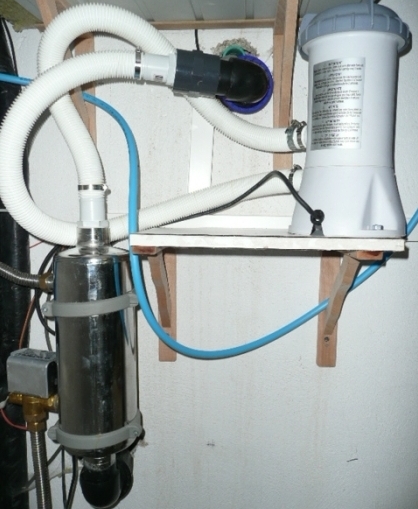

Cablage échangeur et pompe comme sur photo

Remblayage avec la terre extraite lors du terrassement a environ 20cm en dessous des panneaux(15cm dalle + 5cm lambourde). Le reste de la terre a été etendue l'autre côté de la maison.

PLAGE

Mise à niveau du remblais 20cm dessous des panneaux. Mise en place dans remblais de gaines électrique dia 4 0mm pour 6 spots autour de la piscine. Scellement au sol d'un bastaing raboté 80*145mm L2,5m dressé qui servira de support pour la douche. Réalisation d'un coffrage définissant les cotes extérieures de la plage soit 5cm en dessous du dessus des panneaux + une pente de 1,5cm/m surface estimée 48m2. Réalisation d'une petite tranchée de 15cm/15cmsur la périphérie extérieure de la plage sur la terre non décaissée ainsi que des agglos posés sur un lit de mortier dans les grandes largeurs. Mise en place d'un film plastique ep 150 micron sur la terre avec decoupe sur la tranchée et les agglos.

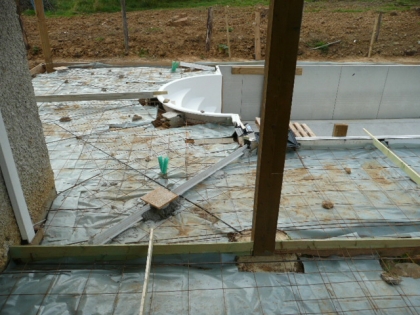

Mise en place de joint de dilatation h 8cm au 4 coins du bassin en diagonale, de treillis soudés 2,40/1,20m maille 20/20cm, de fers torsadés diam 8mm. Mettre en place des fers tors 8mm plié à 90° à une extrèmité L 50cm dans les trous des panneaux prévus à cet effet et les caler horizontalement de manière à les centrer dans l'épaisseur de la dalle. Attacher le treillis aux tors et au fer torsadé.

MI JUIN. Livraison 5m3 beton dosé 300kg par camion toupie à 9h mise en oeuvre sur une épaisseur de 10 à 12cm par 3 personnes, je remercie Jacky et Jean Claude pour le coup de main, finition talochée terminée à 12h30.

Préparation du panneau filtrant, pose du Skimmer et son filtre, projecteur à leed couleur télécommandé,buse d'aspiration et de refoulement chauffage,buse refoulement nage à contre courant. Fixation de la pompe, du coffret projecteur.

Pose du feutre de fond et du Liner (il faisait chaud) avec mon épouse ce qui m'a posé auncun problème contrairement à ce que disent les professionnels. Mise en eau début Juillet.

TERRASSE BOIS

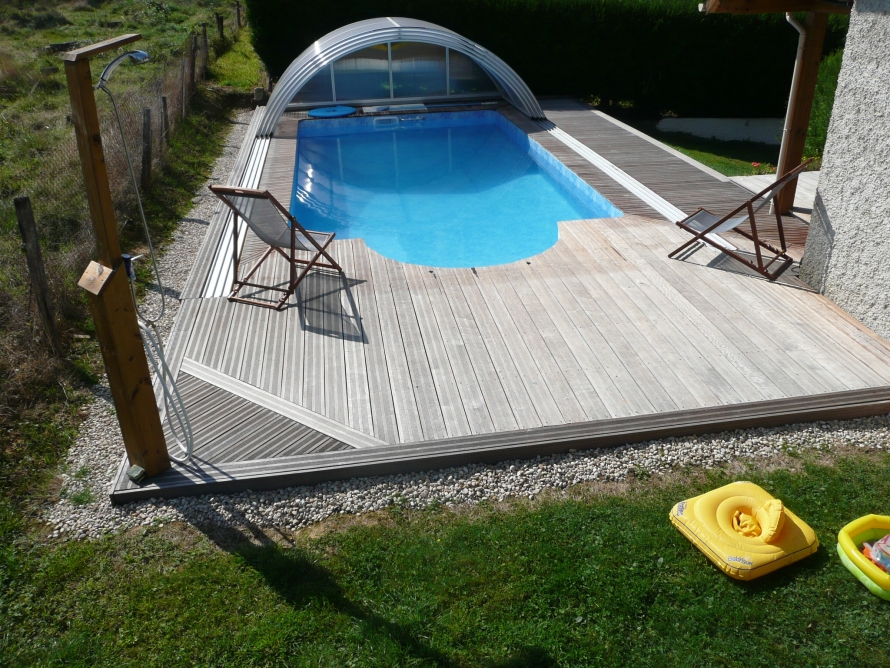

Pose des lambourdes en Pin class 4 50x75mm L 4,50m espacées de 60cm sur des cales en PVC souple 7x7cm ep 5mm pour que les lambourdes ne soient pas en contact direct avec la dalle et que l'eau de pluie ne stagne pas. Fixation avec des chevilles a frapper 8x100. Lame de terrasse en MACARANDUBA 21x140x4,80m espacées de 4mm fixées sur chaque lambourde par 2 vis TX inox 5x60. les lames dépassent de 2cm sur le bassin. Confection de 2 panneaux amovibles de chaque coté du pédiluve qui me permettra par la suite d'avoir un accès total au local technique. Mise en place de lames qui ceinturent la terrasse sur lesquelles partent perpendiculairement toutes les lames de terrasse vers le bassin. Aux 4 coins de la piscine une lame a 45° délimitant chaque bords du bassin.

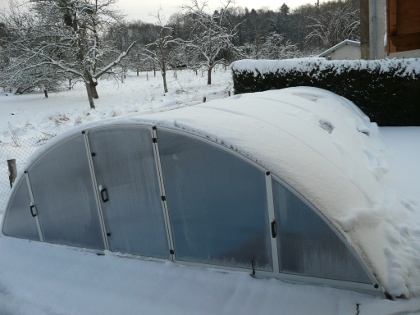

ABRIS

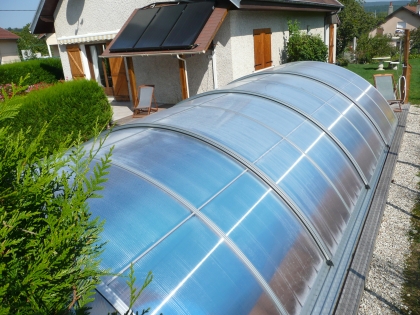

Achat d'un abris en KIT en Aout 2009. Découpage de la terrasse bois pour encastrer les rails de l'abris. Mise en place de lambourdes pour la pose des rails. Montage de l'abris en 1 jour à deux personnes. Apres un mois de setptembre exeptionnel l'eau était à 26°début Octobre, ce jour 7 octobre 24° alors qu'il y a eu plusieurs nuits à 7°et des journées à 15°. La qualité de l'eau s'est améliorée d'une manière spectaculaire, donc beaucoup moins d'entretien.

COUTS
